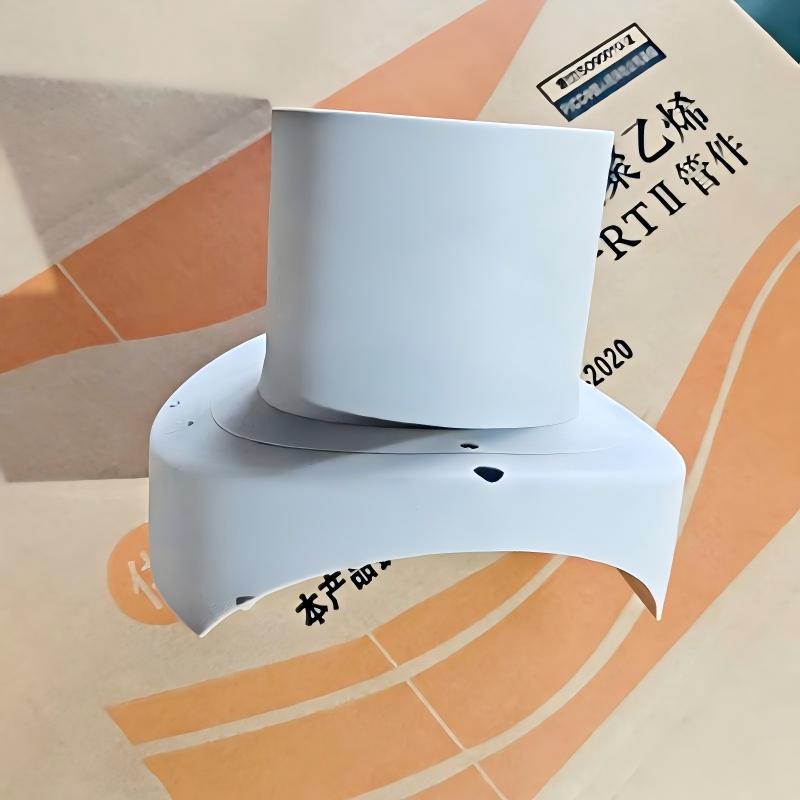

鞍型三通是在既有主管道上无需断管、直接分支连接支管的关键管件，广泛用于集中供热(PE-RT II)、给排水、燃气、灌溉等场景。针对你图片中的PE-RT II型管件，以下是分类型、分步骤的完整使用指南：
 一、 产品分类与选型
 根据连接方式，分为电熔鞍型三通(推荐)和机械式鞍型三通：

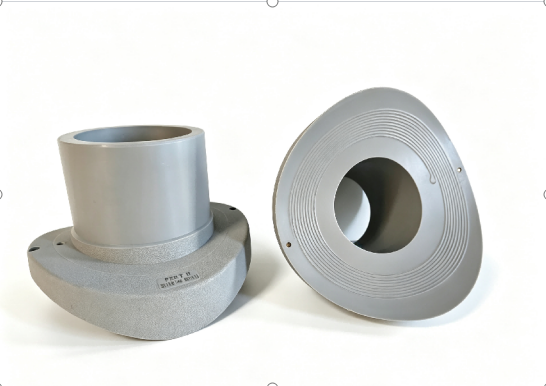

 1. 电熔鞍型三通(主流/推荐)

- 结构：管件内埋电热丝，通过电熔焊机通电加热，使管件与主管外壁融合。

- 材质：与PE-RT II管材一致，适用于高温热水(≤95℃)、供热主管分支。

- 优势：连接强度高、密封性好、耐腐蚀，符合供热管道高标准。

2. 机械式/卡箍式鞍型三通

- 结构：由鞍座、密封圈、压盖/螺栓组成，靠机械力压紧密封。

- 适用：临时抢修、低压灌溉、给排水；严禁用于高压燃气或高温供热主管道。

 二、 核心安装流程（以PE-RT II电熔鞍型三通为例）

1. 准备工作

- 清洁：用96%以上医用酒精擦拭主管连接部位及管件底部，彻底干燥。

- 定位：在主管上画出鞍型管件覆盖范围，并标记中心线。

- 去氧化层：用刮刀刮除标记区域内主管表皮0.1-0.2mm，去除氧化皮，刮削区域应大于鞍体边缘。

2. 固定与就位

- 支撑：将主管连接部位下方用托架支撑，确保直线度和圆度，防止变形。

- 装夹：将鞍型三通扣在主管标记位置，使用专用夹具或螺栓对角均匀紧固，直至管件与管壁完全贴合，无间隙。

3. 电熔焊接（核心步骤）

- 接线：将电熔焊机输出线与管件接线柱牢固连接。

- 参数：扫描管件二维码自动读取参数，或手动输入焊接时间/电压（按厂家说明书）。

- 启动：按下开始键，焊机自动完成加热。焊接期间严禁移动。

- 观察：焊接结束后，观察管件观察孔应有少量熔融料溢出（呈饱满状但不流淌），即为合格。

4. 冷却与开孔（电熔带压开孔型）

- 冷却：自然冷却时间不得低于60分钟，冷却期间严禁施加外力或移动。

- 开孔：冷却后，安装专用开孔器，垂直于主管轴线旋转切穿主管。

- 收尾：退回开孔器，安装封堵帽或连接阀门/支管。

 三、 热熔鞍型连接（适用于大口径）

若管径较大，可采用热熔鞍形连接：

1. 加热：使用热熔机，同时加热主管外壁与鞍型管件内表面。

2. 压合：迅速撤去模具，将鞍型管件压向主管，形成均匀凸缘。

3. 冷却：保压直至自然冷却，不得扰动。

 四、 安全与注意事项 ⚠️

1. 材质严禁混用：必须使用同品牌、同材质(PE-RT II)的管件与管材，严禁混用

2. 环境限制：焊接环境温度建议在 -5℃ ~ 45℃。低于-5℃时需采取防风保温措施，严禁在管道表面有霜冻、积水时施工。

3. 禁止旋转：加热与插接过程中，严禁旋转管材或管件，否则会破坏熔接面导致渗漏。

4. 冷却禁忌：未完全冷却前不得进行试压或后续施工，否则接口极易开裂。

5. 直埋应用：若用于直埋供热，焊接完成后需按规范进行接头保温，确保保温层完整，防止腐蚀。



五、 常见问题排查


- 焊接失败/溢料过多：可能是加热时间过长、电压不稳或表面未清洁。

- 密封不严漏水：多为夹具未对角紧固、主管变形或密封圈老化（机械式）。

- 开孔偏斜：开孔器未垂直操作，需严格按中心线施工。
